HARVEY die flexible Audio- und Mediensteuerungsmatrix

HARVEY ist eine flexible Audio- und Mediensteuerungsmatrix und Schlüsselkomponente für Beschallungsanlagen und Konferenzsysteme. Sie ist mit analogen Audio-Ein- und Ausgängen sowie einer Vielzahl unterschiedlicher Steuer-Schnittstellen ausgestattet und für den Einsatz in Konferenzräumen, Heimkinos, Museen und Theatern perfekt geeignet.

HARVEY 8x8
HARVEY 8x8
HARVEY 8x8 - Rückseite
HARVEY 8x8
HARVEY Remote Control
HARVEY Remote Control
Harvey Front
Harvey back

Hörbar

HARVEY verfügt über umfangreiche Audioverarbeitungsfunktionen, die auf die aktuelle Anwendung maßgeschneidert konfiguriert werden können. Die Einstellungen können als Preset abgespeichert und auf Knopfdruck aufgerufen werden, um schnell zwischen verschiedenen Nutzungsvarianten der Installation zu wechseln.

Steuerbar

HARVEY ist in der Lage, sich mit verschiedensten Geräten zu verbinden und als Steuerzentrale von Audio-, Licht- und Medientechnik zu fungieren. Die Matrix konvertiert dabei die Daten zwischen den Schnittstellen und macht zusätzliche Konverter überflüssig. Zur Steuerung der Matrix und der angeschlossenen Geräte eignen sich neben der HARVEY Remote Control RC4 alle gängigen Mediensteuerungen.

Bedienbar

Die Bedienoberfläche des HARVEY mx.16, der HARVEY Composer, verfügt über eine einfache Bedienphilosophie: Die Menüstruktur ist übersichtlich gestaltet, per Drag & Drop werden Elemente in einem Projekt zusammengestellt und im Kontextmenü unmittelbar konfiguriert. Somit lassen sich mit wenigen Mausklicks selbst komplexe Planungsunterlagen erstellen.

Benutzeroberfläche

Die Benutzeroberfläche von HARVEY gestaltet sich durch eine einfache und klare Blockstruktur sehr übersichtlich. Sie lässt eine intuitive Bedienung zu und erlaubt es jedem Nutzer, mit wenigen Schritten detaillierte Planungsunterlagen für komplexe Projekte zu erstellen.

Die Benutzeroberfläche HARVEY-Composer überzeugt durch:

  • Zusammenfassung von Multikanal-Audiopfaden zu Bündeln
  • Einfügen von Signalverarbeitung über Drag und Drop
  • Automatische Anordnung der Funktionsblöcke mit rechtwinkliger Leitungsführung
  • Zusammenfassung von mehrkanaligen Signalblöcken zu Gruppen
  • Separate Bearbeitungsebenen für die Audiopfade und die Steuersignale
  • Hardware-Auslastungsanzeige im Offline-Modus
  • Kein Kompilieren nötig

Produkte

HARVEY 8x8

HARVEY 8x8

HARVEY 8x8

HARVEY 8x8

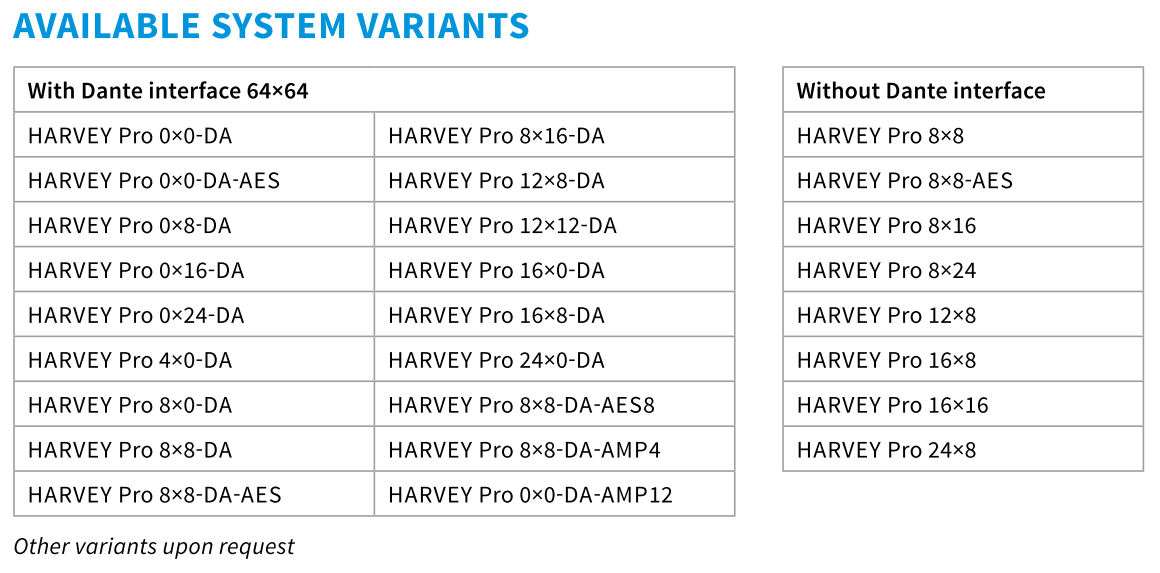

Die neue Generation erlaubt es, neben der Audiosignalverarbeitung, Licht- und Mediensteuerung auch flexibel auf die unterschiedlichen Marktanforderungen bzgl. der Kanalzahl zu reagieren. Die Audioeingangs- und Ausgangskanäle können in 4er Schritten skaliert werden, wodurch HARVEY das Spektrum von kleinen Projekten mit einer 8 × 8 Audiomatrix bis hin zu Spezialanwendungen mit beispielsweise 4 × 24 Kanälen abdeckt. Eine ansprechende Fernbedienung zur Wandmontage für die wichtigsten Funktionen rundet das Produktportfolio ab.

HARVEY mx.16

HARVEY mx.16 - Frontansicht

HARVEY mx.16

HARVEY mx.16 Frontansicht

HARVEY mx.16 ist die flexible Audio- und Mediensteuerungsmatrix und Schlüssel-komponente für Beschallungsanlagen und Konferenzsysteme, die mit 16 analogen Audio-Ein- und Ausgängen sowie einer Vielzahl unterschiedlicher Steuer-Schnittstellen ausgestattet ist.

HARVEY Remote Control - RC4

HARVEY Remote Control

HARVEY Remote Control - RC4

HARVEY RC4 in 3 Perspektiven

HARVEY RC4 ist eine programmierbare, Ethernet-basierte Fernbedienung zur Wandmontage. Sie eignet sich zur Steuerung von Presets, Audiopegeln oder DMX-Lampen. Alle RC4 LEDs und Taster können in Farbe und Helligkeit individuell angepasst werden.

Beispielprojekte

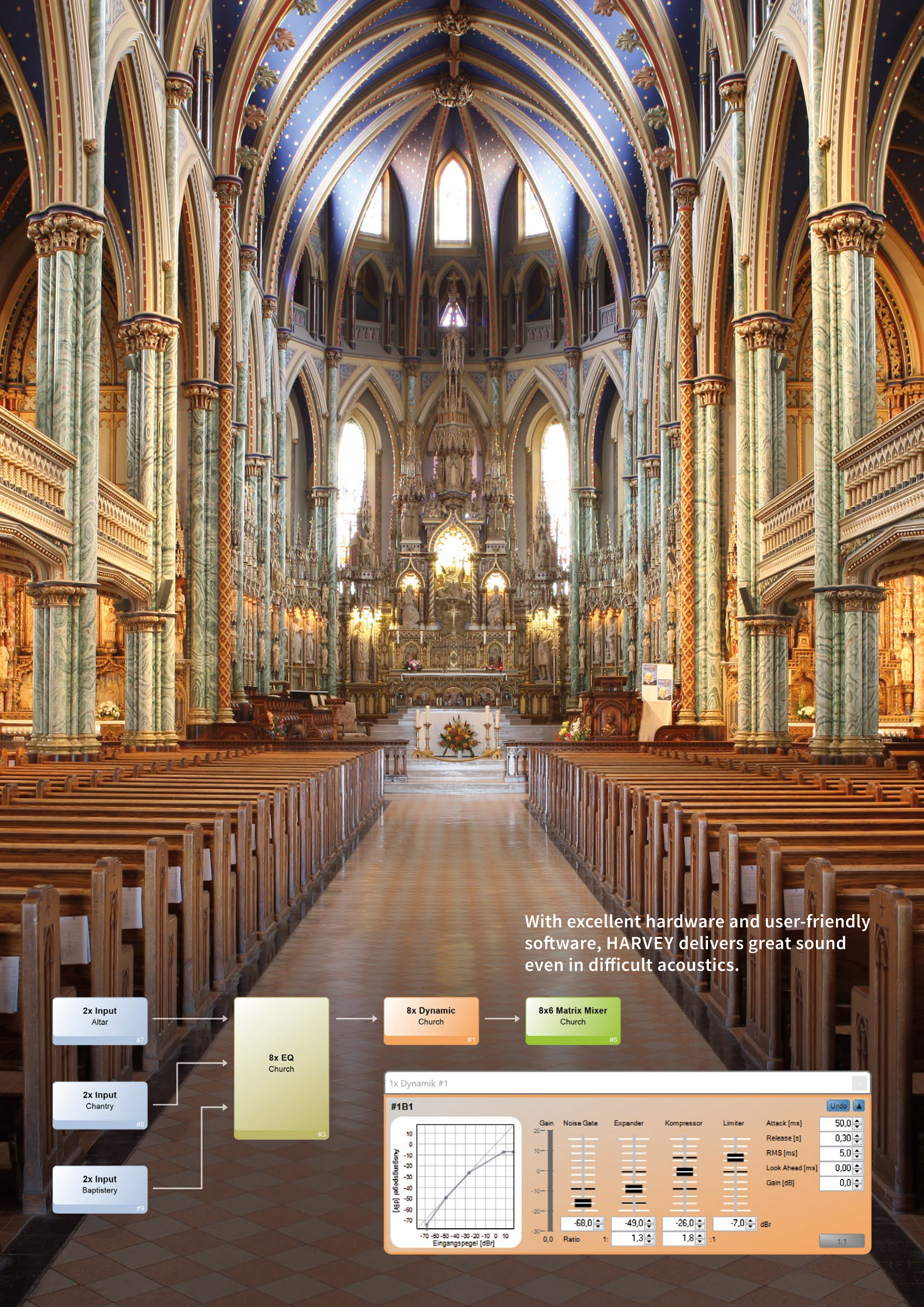

Kirche

Kirche

In diesem Beispiel wird ein HARVEY mx.16 für den Anschluss von 8 Mikrofonen, weiteren Line-Quellen und 16 einzeln ansteuerbaren Lautsprechergruppen eingesetzt.

Unterputz-Tastenfelder sowie Drehregler werden zum Preset-Abruf bzw. zur direkten Lautstärkeeinstellung über die Steuereingänge angeschlossen. Über RS485 werden Lautsprecher und Verstärker angeschlossen, eine Mediensteuerung wird per Ethernet/W-Lan integriert.



Kirche - Technische SkizzeKirche - Räumliche Darstellung

Konferenzraum

Konferenzraum

An moderne Konferenzräume werden heutzutage hohe Anforderungen gestellt. Sie verfügen über umfangreiche Beschallungstechnik, Präsentationstechnik, Klimaanlagen sowie Beleuchtungs- und Verdunklungsanlagen.

Im Idealfall wird alles zentral über eine Mediensteuerung bedient, damit sich der Referent ausschließlich auf seine Präsentation konzentrieren kann.
Hier kommt HARVEY mx.16 als Audio-Prozessor für Mikrofonmanagement, Zuspieler, Beschallung, Videokonferenz und Aufzeichnung zum Einsatz. Mithilfe seiner umfangreichen Steuerungsmöglichkeiten kann HARVEY mx.16 über die logischen Verknüpfungen und verschiedenen Schnittstellen in diese Infrastruktur integriert werden und übernimmt die Steuerung von Präsentationstechnik, Raumklimatechnik und Beleuchtung.

In diesem Beispiel eines Konferenzraums wird ein HARVEY mx.16 für das automatische Mischen der Konferenzmikrofone sowie für die Deckenbeschallung benötigt. Eine weitere Matrix mit VoIP-AddOn wird für die Integration externer Konferenzteilnehmer mit Aufschaltung auf weitere Lautsprecher und aktiver Echounterdrückung eingesetzt. Tastenfelder zum Schalten der Nutzungseinstellung des Raums sowie die netzwerkbasierte Mediensteuerung werden über die Steuerschnittstellen angeschlossen.



Konferenzraum - Technische SkizzeKonferenzraum - Räumliche Darstellung
